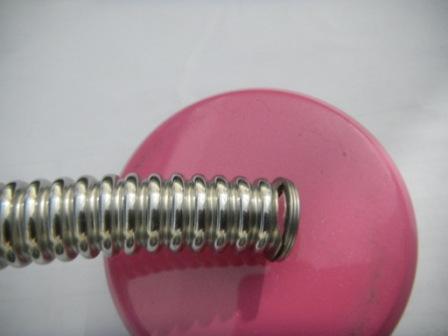

不锈钢波纹管冲压后，出现漏水、破裂的常见原因
1、首先这壁厚，能不能承受这压力？
2、之前，有没有做过水压或涡流探伤？
3、会不会是晶间腐蚀？
不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象，称为晶间腐蚀。
产生晶间腐蚀的不锈钢，当受到应力作用时，即会沿晶界断裂、强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。晶间腐蚀，可以分别产生在焊接接头的热影响区(HAZ)、焊缝或熔合线上。在熔合线上产生的晶间腐蚀，又称刀线腐蚀(KLA)。
不锈钢具有耐腐蚀能力的必要条件，是铬的质量分数必须大于10~12%。
当温度升高时，碳在不锈钢晶粒内部的扩散速度，大于铬的扩散速度。因为室温时，碳在奥氏体中的溶解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如（CrFe）23C6等。
数据表明，铬沿晶界扩散的活化能力为162～252KJ/mol，而铬在晶粒内扩散的活化能力为540KJ/mol。即：铬在晶粒内扩散速度，比铬沿晶界扩散速度小。晶粒内部的铬，来不及向晶界扩散，所以在晶间所形成的碳化铬所需的铬，主要不是来自奥氏体晶粒内部，而是来自晶界附近。
结果就使晶界附近的含铬量大为减少，当晶界铬的质量分数低到小于12%时，就形成所谓的“贫铬区”。在腐蚀介质作用下，贫铬区就会失去耐腐蚀能力，而产生晶间腐蚀。

洛阳用功感应加热公司，专业生产不锈钢波纹管光亮退火设备。联系人：夏经理，电话：13938857731
